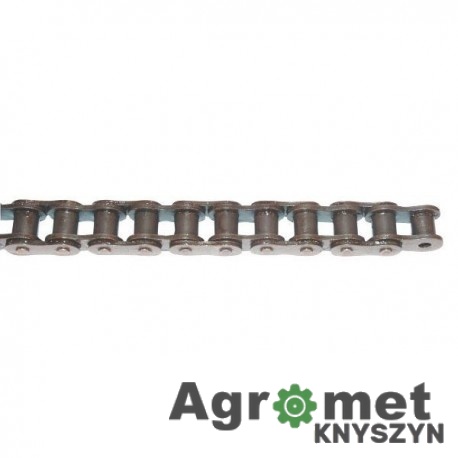

Łańcuch Rolkowy Simplex Wg Normy Producenta Rexnord, 3/4 X 7/16

Łańcuch Rolkowy Rexnord RE480 – Wzmocniony 12BH (3/4") – 40 kN

Wersja Heavy (12BH). Sworzeń 6,1 mm. Do pras i ciężkich napędów. Łańcuch Rexnord RE480 to produkt klasy premium, który wymiarami współpracy (podziałka i rolka) odpowiada europejskiemu standardowi 12B-1, ale konstrukcyjnie jest to zupełnie inna liga wytrzymałości.

Oznaczenie 12BH wskazuje na wersję wzmocnioną. Główne różnice to pogrubiony sworzeń (6,1 mm) oraz wyższe i solidniejsze płytki boczne. Dzięki temu łańcuch osiąga niszczące obciążenie na poziomie 40 000 N (4 tony), co jest wartością znacznie wyższą niż dla standardowego 12B-1 (ok. 29 000 N). Jest to łańcuch dedykowany do maszyn rolniczych (np. prasy zwijające, kombajny), gdzie standardowe napędy ulegają zerwaniu.

Dlaczego warto wybrać łańcuch Rexnord RE480?

• Wzmocniona konstrukcja (BH): Zwiększona średnica sworznia i solidniejsze płytki zapewniają odporność na udary i zmęczenie materiału.

• Kompatybilność z kołami: Mimo wzmocnień, łańcuch pasuje na standardowe koła zębate ISO 12B-1 (podziałka 19,05 mm, rolka 12,07 mm).

• Konfiguracja Odcinka: Uwaga! Odcinek z pudełka zaczyna się i kończy ogniwem wewnętrznym. Oznacza to, że jest gotowy do natychmiastowego połączenia za pomocą ogniwa złącznego (zewnętrznego).

⚙️ Dane Techniczne:

• Numer części: RE480

• Marka: Rexnord

• Typ: Simplex (Pojedynczy) – Wzmocniony

• Odpowiednik: 12BH (Bazowany na ISO 12B, ale wzmocniony)

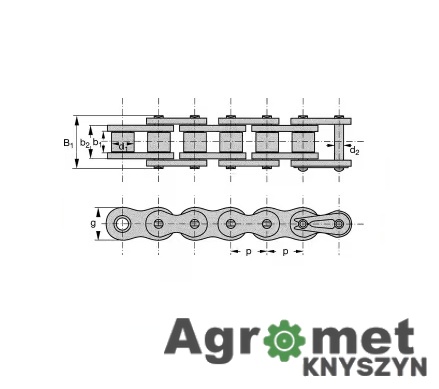

• Podziałka (Skok - p): 19,05 mm (3/4 cala)

• Szerokość wewnętrzna (b1): 11,68 mm (7/16 cala)

• Średnica rolki (d1): 12,07 mm

• Średnica sworznia (d2): 6,1 mm (⚠️ Grubszy niż standard!)

• Wysokość ogniwa (g): 16,8 mm

• Szerokość całkowita (B1): 25,0 mm

• Obciążenie zrywające (max.): 40 000 N

• Konfiguracja: Zaczyna się i kończy ogniwem wewnętrznym.

⚠️ Krytyczna Weryfikacja (RE480 vs Standard 12B-1): Ten łańcuch (RE480/12BH) ma sworzeń o średnicy 6,1 mm. Standardowy łańcuch 12B-1 ma sworzeń 5,72 mm.

Co to oznacza?

1. Łańcuch RE480 będzie pracował na standardowych kołach zębatych 12B.

2. Standardowa spinka 12B-1 NIE PASUJE! Jej sworznie będą za luźne w tulejkach lub (w drugą stronę) spinka od RE480 nie wejdzie w standardowy łańcuch. Musisz użyć dedykowanego złącza RE480 (12BH).

🚜 Zastosowanie:

• Prasy zwijające (belujące): Główne napędy komory prasowania (Claas, John Deere, Krone – sprawdź specyfikację!).

• Kombajny: Podajniki pochyłe, napędy hederów.

• Przemysł: Napędy narażone na częste starty i zatrzymania pod obciążeniem.
