Końcówka Dn16-1 1/16-Unf-45°

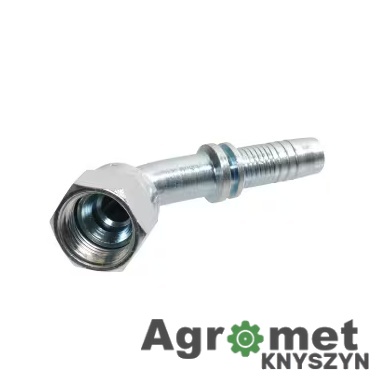

Końcówka hydrauliczna PA161745 DN16-1 1/16-UNF-45°

to kolanko 45° typu DKJ (JIC 37°) z uszczelnieniem metal–metal, przeznaczone do połączeń kielichowych (flare). Złącze to znajduje zastosowanie w hydraulice siłowej oraz pneumatyce, szczególnie w układach wysokociśnieniowych maszyn przemysłowych, budowlanych i rolniczych.

Wykonana z wysokiej jakości stali ocynkowanej i pasywowanej na biało, końcówka zapewnia doskonałą odporność na korozję i trwałość w wymagających warunkach pracy.

Dane techniczne:

• Numer części: PA161745

• Numer referencyjny OE: H1222541-10120M

• Jednostka: Sztuka

• Kształt: Kolanko 45°

• Typ przyłącza nr 1: Króciec na wąż (męski)

• Średnica przyłącza nr 1: 16 mm

• Średnica złącza nr 1: 5/8 cala

• Wymiar od osi złącza do końca kolejnego złącza: 21 mm

• Typ przyłącza nr 2: Nakrętka obrotowa (żeńska)

• Gwint przyłącza nr 2: 1 1/16"-12 UNF

• Typ gwintu: JIC

• Kąt stożka: 37°

• Typ złącza: DKJ

• Rozmiar klucza: 32 mm

• Wymiar od osi złącza do dna kolejnego złącza: 68,6 mm

• Wymiar od osi złącza nr 2 do końca kolejnego złącza: 21 mm

• Materiał: Stal

• Powłoka: Ocynk + pasywacja na biało

• Uszczelnienie: Metal o metal (stożek 37°)

• Typ przyłącza: Nakrętka złączkowa JIC (UNF) ze stożkiem wewnętrznym 74°

• Zastosowanie: Połączenia śrubowe na zawinięciu obrzeża blachy

• Typ: DKJ

Cechy i zalety:

✅ Konstrukcja 45° – idealna w miejscach o ograniczonej przestrzeni,
✅ Uszczelnienie metal–metal – szczelne i odporne na wysokie ciśnienia,
✅ Gwint JIC 37° (UNF) – standard przemysłowy stosowany na całym świecie,
✅ Wysoka odporność na korozję dzięki ocynkowaniu i pasywacji,
✅ Zgodność z normami SAE J514 / ISO 8434-2,
✅ Trwała i precyzyjna obróbka, zapewniająca idealne dopasowanie złącz.

Zastosowanie:

• Układy hydrauliczne wysokiego ciśnienia,

• Maszyny budowlane, rolnicze, przemysłowe,

• Systemy z gwintami UNF i złączami JIC 37°,

• Linie olejowe, smarowe i chłodzące,

• Połączenia kielichowe typu flare (metal o metal).
